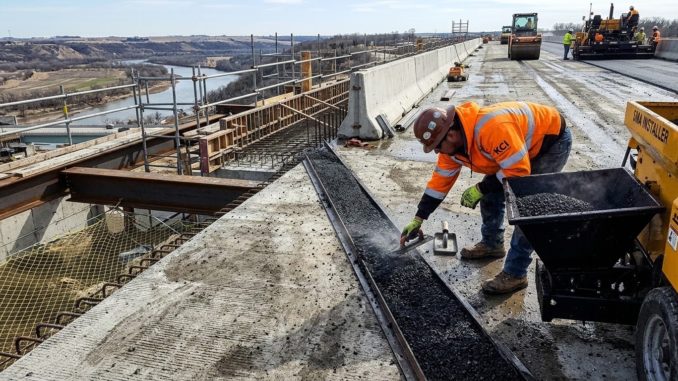

Что представляет собой щебеночно-мастичный деформационный шов закрытого типа
Щебеночно-мастичный деформационный шов закрытого типа относится к конструктивным решениям, применяемым в мостовых покрытиях для замкнутого заполнения деформационного пространства. В его составе сочетаются щебень как твердый заполнитель и мастика, образующая эластичную герметическую прослойку. Такой шов способен компенсировать линейные и угловые деформации, связанные с изменением температуры, осадкой и эксплуатационной нагрузкой, а также предотвращает проникновение влаги в конструктивный слой.
Функциональная цель закрытой компоновки — обеспечить устойчивость против воды и прочих агентов, снизить риск заедания деформационного пространства, сохранить сцепление слоев покрытия и обеспечить долговечность соединения за счет упругих и адгезионных свойств мастики. В зависимости от проекта шов может проектироваться с разной глубиной и шириной, но основной принцип остается общим: заполнение пространства щебнем и герметизация мастикой.
Конструкция и состав шва
Основание шва — это разделяемая поверхности отремонтированного или нового основания: бетонная или асфальтобетонная поверхность, очищенная от пыли, масла и мусора. В верхнем слое располагается заполнение из щебня, которое формирует опорный массив и частично передаёт деформацию шва в опорные слои. В непрерывной герметизирующей прослойке мастика заполняет зазоры и образует связь между щебнем и основанием, обеспечивая монолитность по краям и защиту от проникновения влаги. Толщина мастичного слоя обычно составляет 3–6 мм, что позволяет сохранить эластичность и прочность соединения.
Щебень образует заполнение деформационного пространства и воздействует на жесткость конструкции: фракция щебня чаще всего применяется в диапазоне 5–20 мм, что обеспечивает равномерное распределение деформационных усилий и препятствует проседанию заполнителя. Мастика обеспечивает герметичность шва и адгезию к основаниям, являясь эластичной полимерно-битумной смесью, способной выдерживать циклы температурных изменений. Плотность мастики близка к 1,2 г/см³, что влияет на вес и чередование слоев в процессе монтажа.
| Компонент | Функция | Особенности |
|---|---|---|
| Щебень | Заполнение деформационного пространства | фракция 5–20 мм |
| Мастика | Герметизация и адгезия | полимерно-битумная, эластичная |
| Основание | Опора шва | прочное и чистое, подготовка поверхности |
Применение в мостах и требования к эксплуатации
Нормативные требования к деформационным швам
Проектирование деформационных швов следует осуществлять в рамках регламентов на проектирование и испытания мостовых конструкций. Нормативы устанавливают требования к герметичности, адгезии материалов и прочности слоев, а также к совместимости заполнителя и мастики с основаниями. Для швов предусмотрены требования к граничным деформациям, температурной устойчивости и циклическим нагрузкам, что обеспечивает долговечность соединения при проведении служебной эксплуатации.
Критерии приемки включают визуальный осмотр, измерение заполнения зазоров, контроль адгезии мастики к основанию и проверку целостности герметичного слоя. Контроль качества подлежит регистрации в протоколах испытаний и технической документации по проекту. В процессе эксплуатации государственные регуляторы требуют документального подтверждения периодических осмотров и технического обслуживания деформационных швов согласно графику регламентных работ.
Виды нагрузок и критерии пропускной способности
Деформационные швы рассчитаны на восприятие линейных деформаций, вызванных изменением температуры, осадкой и динамическими воздействиями транспортного средства. Критерии пропускной способности включают способность шва сохранять герметичность и целостность при повторных деформациях и нагрузках, а также минимальные уровни пропусков влаги и проникновения влага/химических агентов. В рамках испытаний оценивают адгезию к основанию, эластичность мастики и устойчивость к циклическим нагрузкам.
Монтаж и эксплуатационная технология
Подготовка оснований
Перед укладкой шва основания подлежат очистке от пыли, грязи, масел и отслоившихся участков. Поверхность обрабатывается для обеспечения сцепления: при необходимости применяется шлифовка, удаление слабых слоев бетона и выравнивание. Важной характеристикой является ровность поверхности: грубость и дефекты должны быть устранены для предотвращения точек задержки мастики и нарушений герметичности. Температурные условия должны способствовать равномерной укладке мастики.
- Очистка и сухость поверхности
- Удаление пыли, масел и мусора
- Устранение неровностей и дефектов
Этапы укладки и контроль качества
- Подготовка шва и очистка основания;
- Укладка щебня в деформационное пространство;
- Нанесение мастики и создание герметичного слоя;
- Контроль за заполнением и удаление лишних материалов;
- Промежуточная проверка адгезии и герметичности;
Контроль качества на этапе приемки подтверждает соответствие нормам по адгезии, ровности заполнения и герметичности шва.
